Устройство предназначено для обеспечения гарантированного питания микропроцессорных защит в случае исчезновения основного питания (или его отсутствия). Блок питается от переменного или постоянного оперативного напряжения в режиме основного источника и от двух трансформаторов тока в режиме резервного источника.

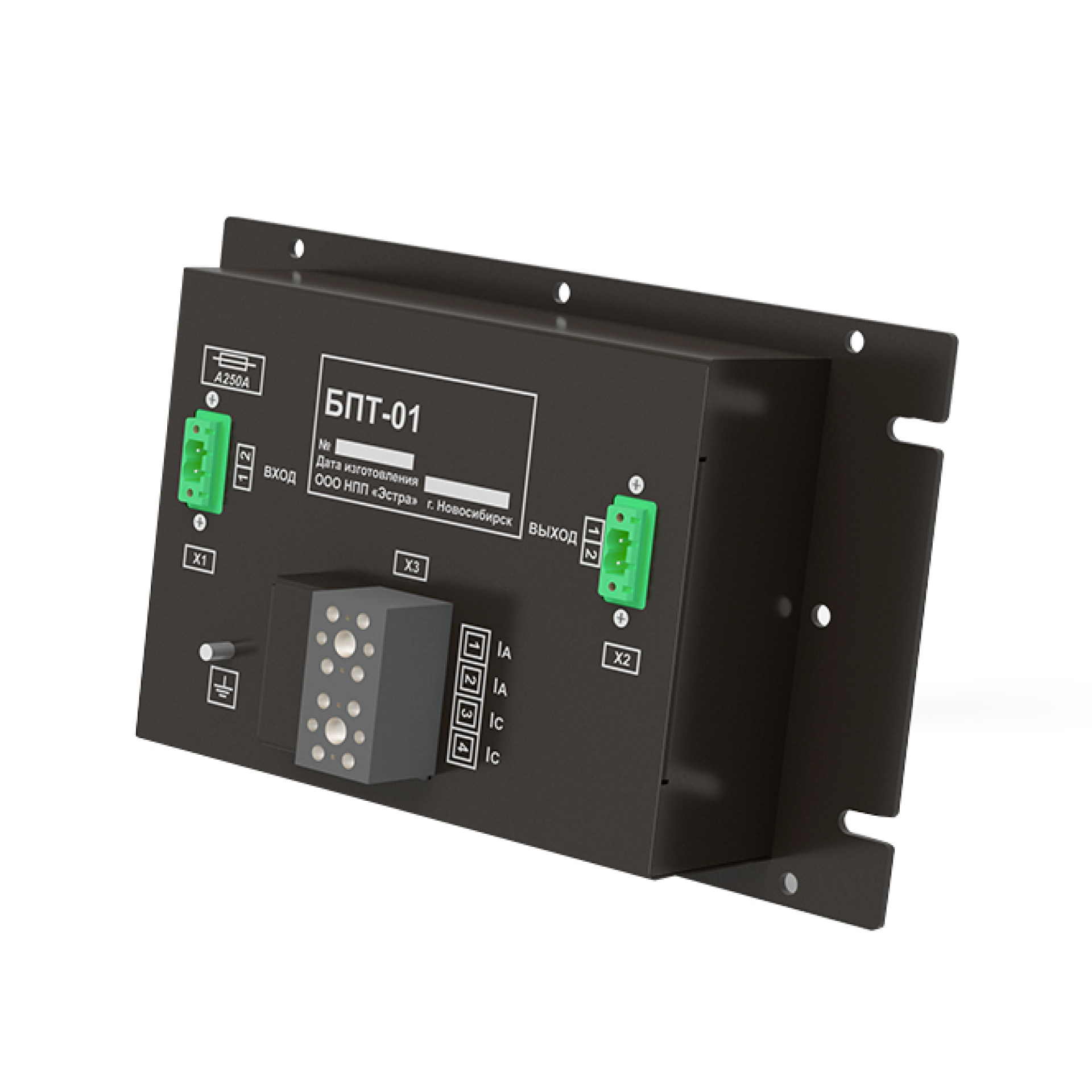

БПТ-01 – это комбинированный источник питания для приборов релейной защиты и автоматики.
Данное оборудование, обеспечивает питанием защиты на базе микропроцессора, при исчезновении или отсутствии оперативного питания. БПТ может работать в нескольких режимах: основного (от цепей напряжения) и резервного источника (блок питания от цепей тока).
В качестве токовых цепей используются вторичные обмотки трансформаторов тока класса «10Р», при этом допустимо включение в токовую сеть нескольких устройств последовательно с БПТ, например, измерительных цепей РЗ или токового блока управления.
В качестве источника напряжения используются шинки оперативного напряжения и трансформаторы собственных нужд.
БПТ-01 предназначен для установки в релейных отсеках комплектных распределительных устройств и трансформаторных подстанций, на панелях РЗ и щитах управления электрических станций.
Средний срок службы БПТ-01 – 20 лет, при условии проведения необходимых мероприятий по его обслуживанию.
|
Габаритные размеры устройства
|
220х140х80 мм |
|
Масса устройства
|
<1,0 кг |
|
Номинальное напряжение питания
|
~/=220 В |
|
Диапазон напряжения оперативного питания переменного тока
|
100 - 230 В |
| Обозначение изделия | Наименование изделия | Количество |
|---|---|---|
| БПТ-01 | Блок питания от токовых цепей | 1 шт |
| – | Ответные части разъемов | 1 комплект |
| – | Паспорт | 1 шт |
