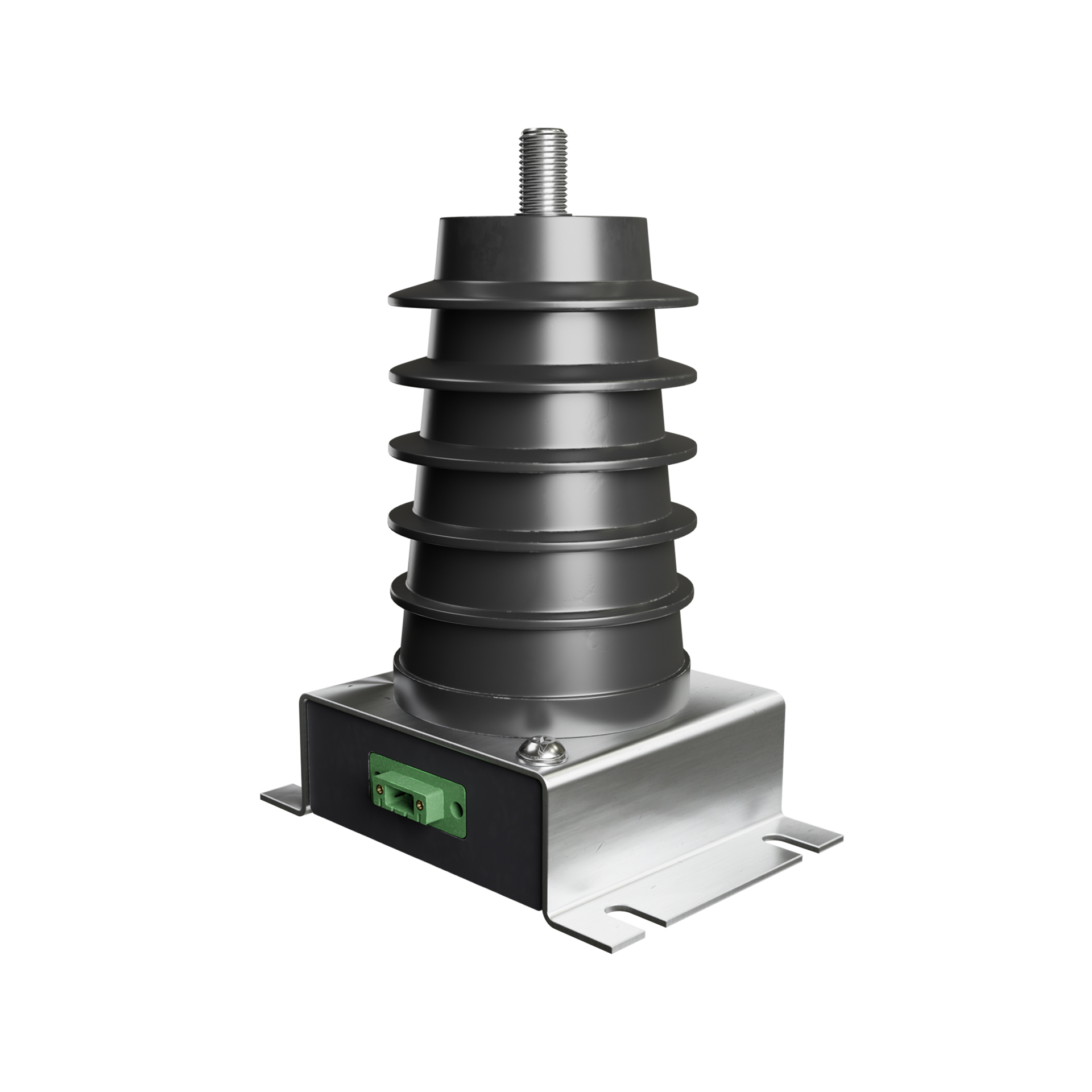

ЭСТРА-ДН-01
Устройство предназначено для преобразования измеряемого напряжения в сигнал, необходимый для работы измерительных каналов микроконтроллерной защиты МКЗП-ПС и ЭСТРА-ПС.
Вопрос-ответ
|
Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку
|
|
Датчики напряжения предназначены для преобразования измеряемого напряжения в сигнал, необходимый для работы измерительных каналов микроконтроллерных (микропроцессорных) защит.
Принцип действия основан на делении высокого первичного напряжения 6-
10кВ с помощью резистивного делителя.
- Номинальное напряжение: 10 КВ
- Сопротивление высоковольтного резистора: 40 МОМ
- Отклонение от номинала резистора: ≤ 2%
Датчик напряжения ЭСТРА-ВС позволяет:
1. Уменьшить габариты и вес пункта секционирования (реклоузера);
2. Обеспечить измерение напряжения в пунктах секционирования с односторонним и двусторонним питанием;
4. При использовании полного комплекта датчиков производства НПП "ЭСТРА", устройства защиты ЭСТРА-ПС или МКЗП-ПС позволяет обеспечить весь требуемый функционал реклоузера / пункта секционирования и выигрывать конкурсы у лидера рынка в данном сегменте;
| Напряжение переменного токамежду выходом и поверхностью датчика тока, В, не более | 1000 |
|---|---|
|
Нормальные условия измерений: |
+15 до +25 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | УХЛ (от -45 до +55) |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч |
160 000 |
|
Габаритные размеры устройства
|
130*95*185 мм |
|
Масса устройства
|
1,5 кг |
| Наименование | Количество |
|---|---|
| Датчик тока ЭСТРА-ДН-01 | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. на партию |
