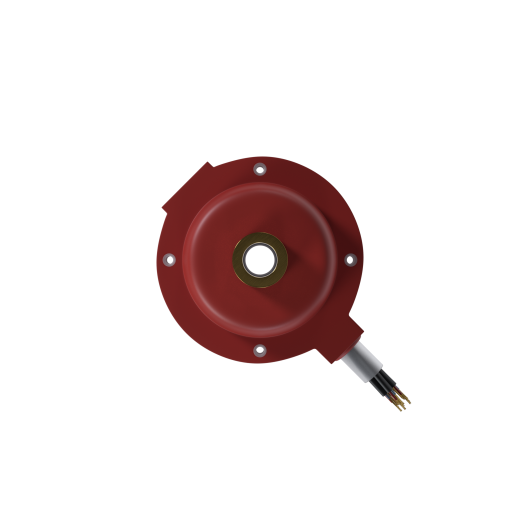

ЭСТРАМЕТРИК-01-05S
Назначение датчика - масштабные преобразования силы и напряжения переменного тока в значения напряжения переменного тока, пригодные для передачи сигналов измерительной информации устройствам защиты и измерения в электросетях переменного тока промышленной частоты.
#PROP_TITLE#
—
#PROP_VALUE#
10
дней средний срок отгрузки нашей продукции заказчикам
10
лет гарантии предоставляется на всю линейку наших устройств
24/7
техническая поддержка: бесплатная помощь в подборе оборудования
Часто задаваемые вопросы
Вопрос-ответ
|
Получите бесплатную круглосуточную тех. поддержку по номеру +7 (800) 333-20-83 или оставьте нам заявку
|
|
Модификация ЭСТРАМЕТРИК-01-05S для использования в цепях релейной защиты в цепях коммерческого учета.
Принцип действия датчиков при масштабном преобразовании силы переменного тока основан на явлении электромагнитной индукции при использовании катушки Роговского и маломощного трансформатора тока, а при масштабном преобразовании напряжения переменного тока – на использовании резистивного делителя напряжения.
Датчики могут поставляться как в единичном экземпляре, так и комплектно для реализации трехфазных групп, которые включают в себя:
- три датчика модификации ЭСТРАМЕТРИК-01 или модификации ЭСТРАМЕТРИК01-05S;
- устройство сопряжения с датчиками УСО-ЭСТРАМЕТРИК для цепей коммерческого учета, обеспечивающее питание электронных модулей датчиков в составе
трехфазных групп (поставляется по заказу для трехфазных групп датчиков модификации ЭСТРАМЕТРИК-01-05S).
Датчики модификации ЭСТРАМЕТРИК-01-05S могут подключаться к приборам учета как непосредственно, так и через устройство сопряжения с датчиками УСОЭСТРАМЕТРИК.
Датчики модификации ЭСТРАМЕТРИК-01-05S выполнены в виде двухканальных устройств, содержащих канал РЗА и канал коммерческого учета. Канал РЗА включает катушку Роговского и высоковольтный резистор верхнего плеча резистивного делителя напряжения. Канал КУ включает маломощный трансформатор тока со встроенным шунтом и резистивно-емкостный делитель напряжения со встроенным электронным модулем.
Принцип действия датчиков при масштабном преобразовании силы переменного тока основан на явлении электромагнитной индукции при использовании катушки Роговского и маломощного трансформатора тока, а при масштабном преобразовании напряжения переменного тока – на использовании резистивного делителя напряжения.
Датчики могут поставляться как в единичном экземпляре, так и комплектно для реализации трехфазных групп, которые включают в себя:
- три датчика модификации ЭСТРАМЕТРИК-01 или модификации ЭСТРАМЕТРИК01-05S;
- устройство сопряжения с датчиками УСО-ЭСТРАМЕТРИК для цепей коммерческого учета, обеспечивающее питание электронных модулей датчиков в составе
трехфазных групп (поставляется по заказу для трехфазных групп датчиков модификации ЭСТРАМЕТРИК-01-05S).
Датчики модификации ЭСТРАМЕТРИК-01-05S могут подключаться к приборам учета как непосредственно, так и через устройство сопряжения с датчиками УСОЭСТРАМЕТРИК.
Датчики модификации ЭСТРАМЕТРИК-01-05S выполнены в виде двухканальных устройств, содержащих канал РЗА и канал коммерческого учета. Канал РЗА включает катушку Роговского и высоковольтный резистор верхнего плеча резистивного делителя напряжения. Канал КУ включает маломощный трансформатор тока со встроенным шунтом и резистивно-емкостный делитель напряжения со встроенным электронным модулем.
